从三极管拿反到ESP8266模块DIY智能家居
说来有趣，我的PCB制作兴趣竟源于一段”叛逆史”。记得在学校时，我们的班主任恰好教授电子电工课程，年轻气盛的我总爱和他对着干。结果可想而知——当同学们都在认真组装小音箱时，我往往只能在一旁干瞪眼。
在真正接触智能家居领域后，这个埋藏已久的愿望终于破土而出。从分不清三极管方向，到如今用ESP8266打造智能家居，这条路全靠热情和试错铺就。
注意事项关于：
- 🧑💻 非科班出身的野生电路爱好者
- 🔍 作品存在瑕疵但持续迭代中
- 📧 技术交流/板砖轻拍：mrxie6@88.com
项目记录：
- 每次收到新的pcb板子都比较激动
- 最头疼的是每次焊接需要花掉大量时间
- 欣慰的是打印了这么多板子 最起码没炸过，每次都成功了，只是不完美。
- 坏掉或烧掉最多的是5v转3.3v的LDO
- 最摸不着头脑的是esp8266上电不稳定导致的继电器抖动。
成本（不含PCB打样+手搓焊接）：
✅ 稳定投产

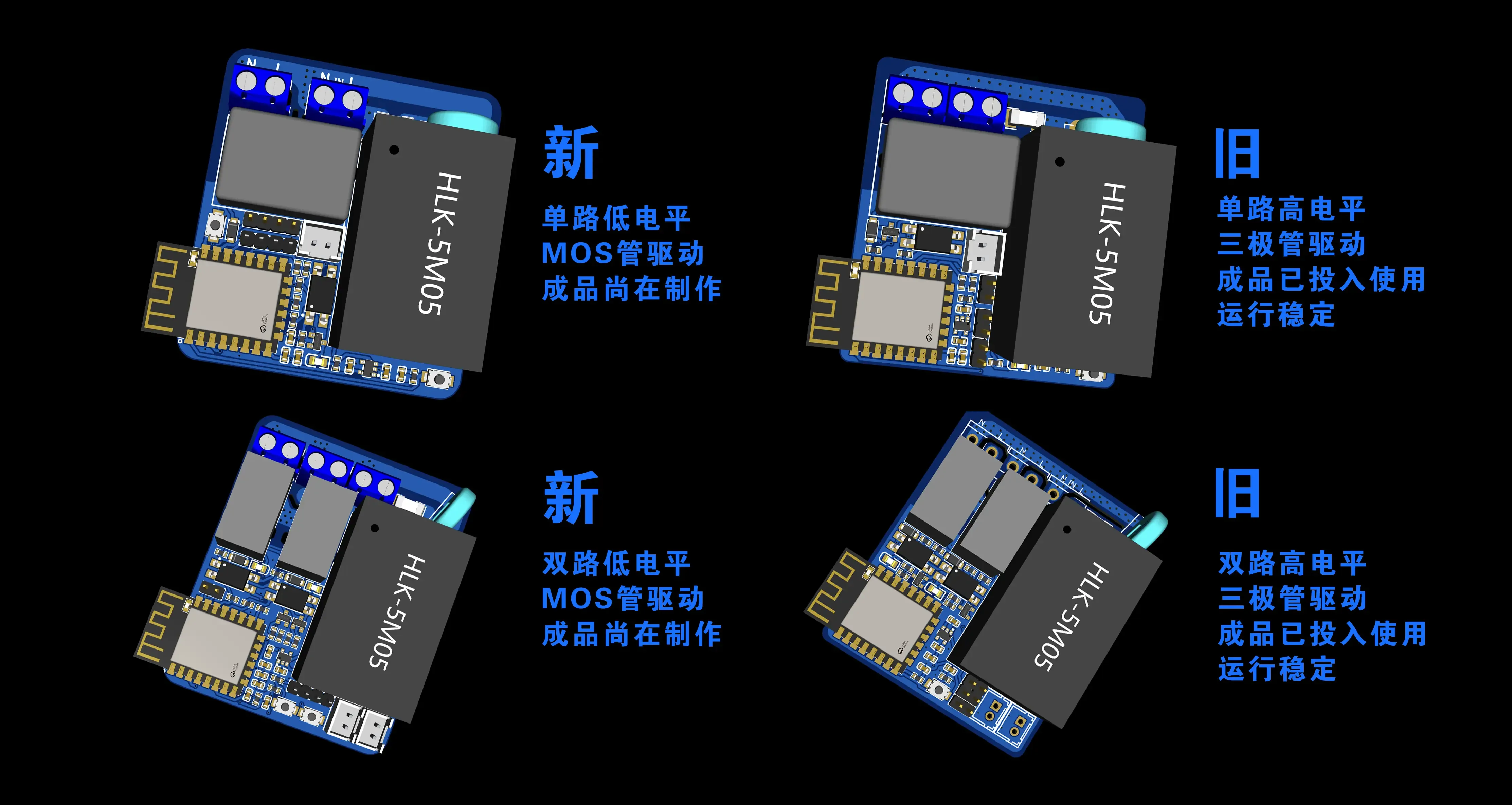

- ESP8266+三极管驱动继电器（高电平触发） 20元左右 高电平触发，稳定耐用
- ESP8266+MOS管驱动继电器（低电平触发） 20元左右 低电平触发，适合低功耗
- ESP8266+LED驱动IC调光 ✅ 无频闪成本翻倍 35元左右 无频闪，适合高质量台灯
❌ 计划放弃
- ESP8266+WS2812（WLED生态） 18元左右 因复杂，暂搁置（18元）
- ESP8266+MOS管灯带驱动 因频闪问题弃疗❌ 10元左右 因频闪问题放弃
所有设备均接入Home Assistant，需预先部署HA系统（原生OS或Docker容器）
🚀 ESP8266+三极管驱动继电器（高电平触发）和 ESP8266+MOS管驱动继电器（低电平触发）：
- Home assistant安装ESPhome即可实现控制

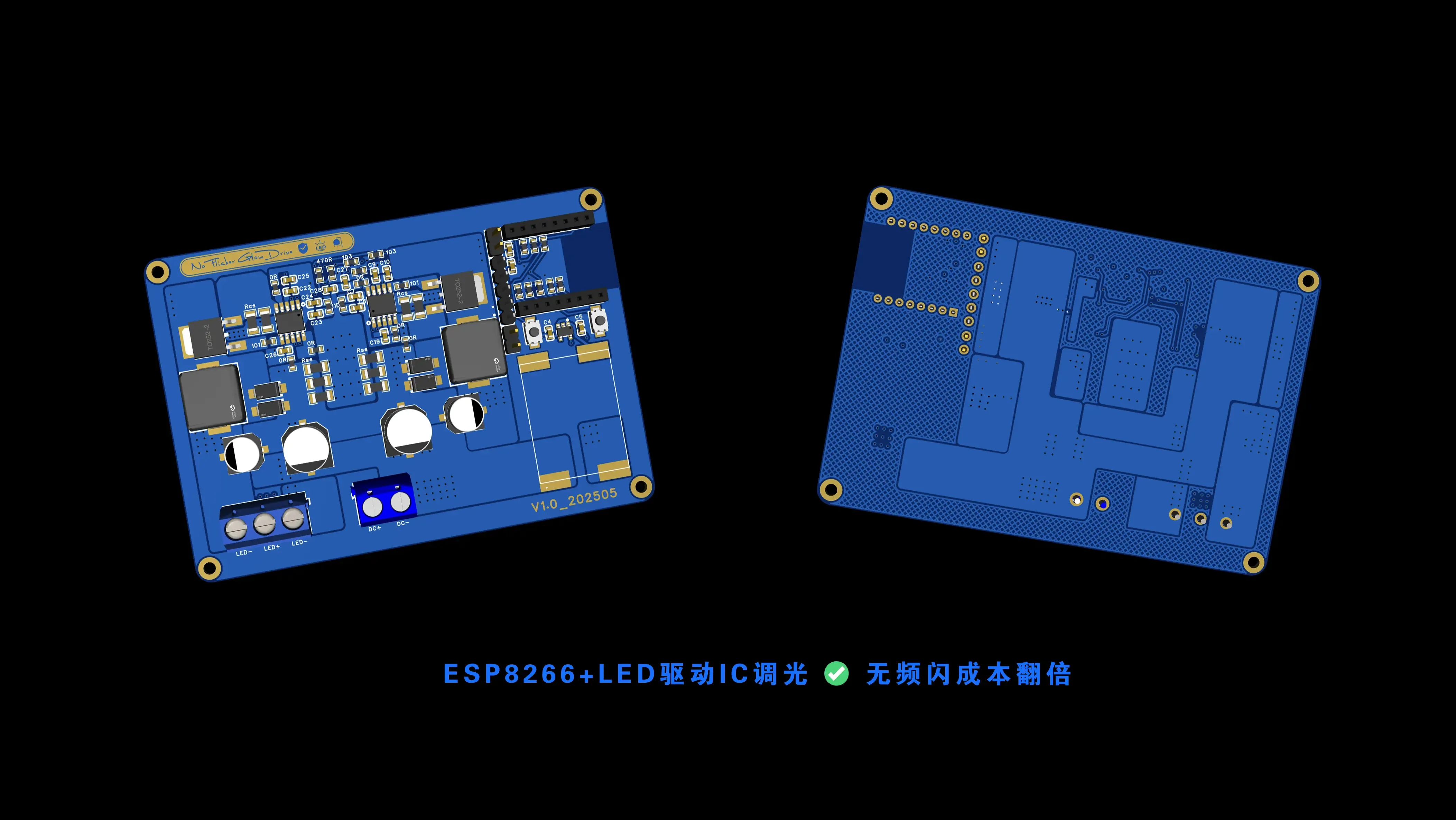

🚀 ESP8266+LED驱动IC调光 ✅ 无频闪成本翻倍
- 调光没有直接控制pwm完美，但是全程调光无频闪，适合做高质量台灯。
- 支持单路或者双路冷暖
- 电路较麻烦，驱动功率更改，需要更改部分元器件。
🚀 ESP8266+WS2812（WLED生态）半成品
- 计划做音频灯，搁置中…（发现更大的坑）

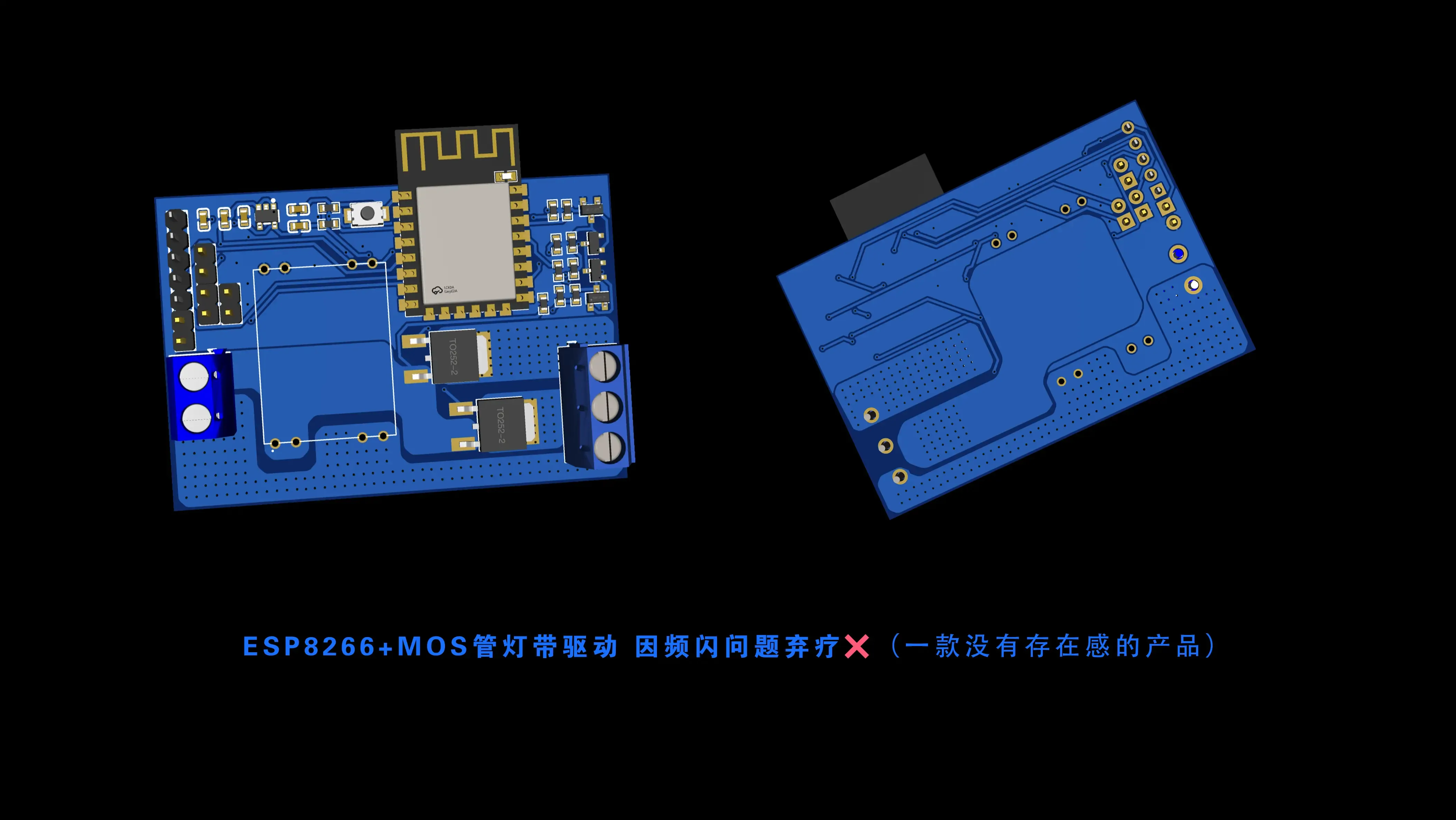

🚀 ESP8266+MOS管灯带驱动 因频闪问题弃疗
这个是最没用存在感的作品，因为太仓促只是用来测试。是 ESP8266+LED驱动IC调光 ✅ 无频闪成本翻倍 旧版本。
因为在做这个的时候无意中使用手机拍摄灯带，发现严重频闪，试了各种办法没有解决。
PWM直接驱动MOS管仅能实现人眼不可见的高频频闪；若需彻底无频闪（包括设备不可见），终极方案是模拟调光（DC调光）结合恒流驱动。
🔍 总结：
- 从连三极管都拿反，到能设计简单电路的野生爱好者
- 炸过LDO、毁过MOS管，但继电器模块始终稳如老狗（散热和选型很重要）
- 20元的继电器能战三年，35元的无频闪调光贵但真香（配个好灯，简直没有对手）。
🚀 建议野生爱好者
- 所有电路最终都会工作——只要你能坚持到它工作的那一刻
