DIY ESP8266+LED驱动IC调光
在我的历史文章里面有一篇智能家居第一步:为心爱之人制作一盏高质量护眼落地灯里面的台灯购买了涂鸦的led驱动。但是在一次折腾的时候,貌似接错了电路,烧了驱动芯片,考虑到一直在Home assistant,用于是就诞生了ESP8266+LED驱动IC调光的模块。
说明
- 输入电压36v以内安全。芯片好像支持90v,但是要取决于外围电路(例如MOS管、电感、电容等),我只是用来驱动led,所以部分元器件做了限制。
- 双路调光,支持Home Assistant接入,但是采样电阻要求严格。不匹配会导致调光控制不完美。会出现例如60%以上无法调节等症状。
- 由于元器件选型偏高端,个人觉得是个较完美的led驱动。
- 单路30W以内应当不用散热,因为没有设备,只有测得大概值。30W往上配风扇和散热最好,建议增加散热措施以避免过热。
支持接入Home Assistant或者本地ip控制,ip控制有限制,只能调整混合色。

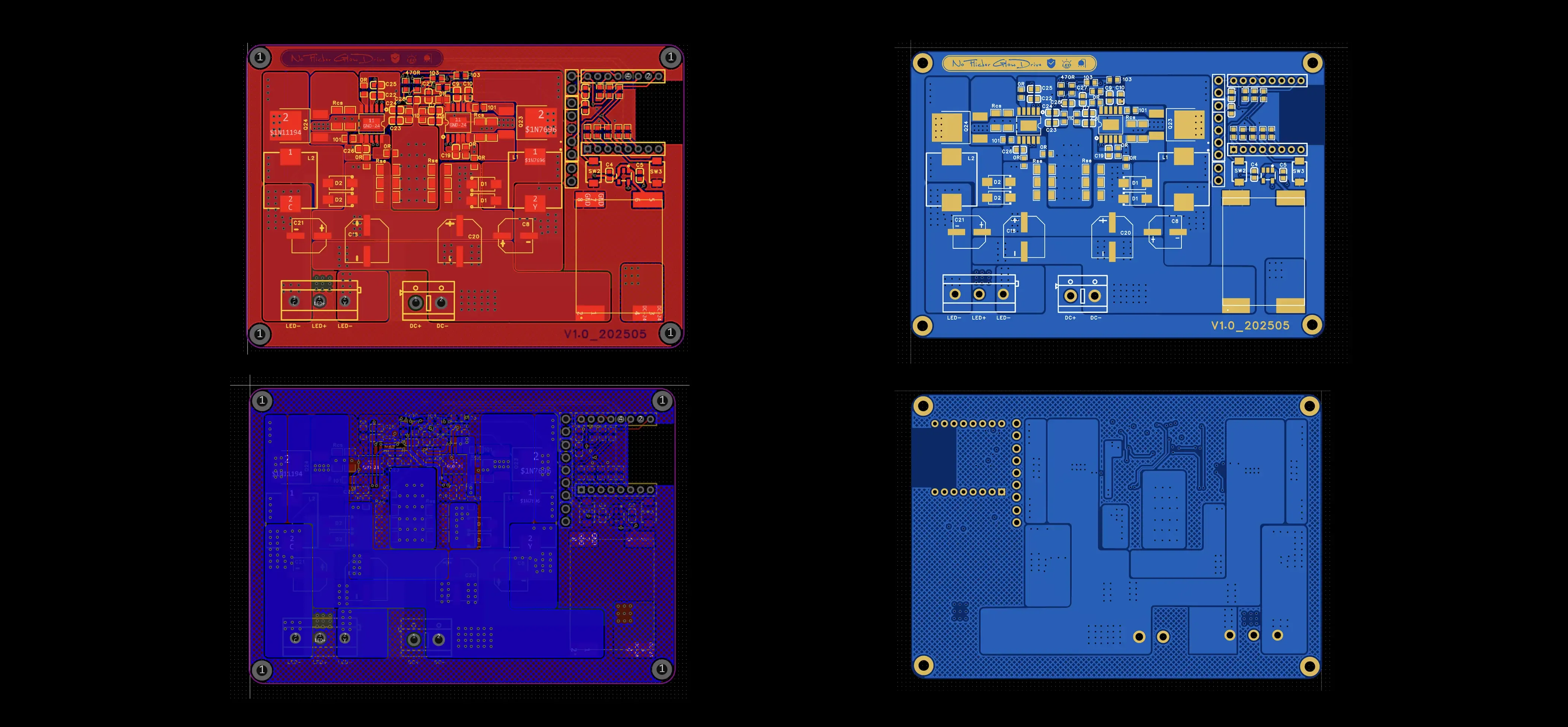

🚀 ESP8266+LED驱动IC调光 渲染图:
🚀 ESP8266+LED驱动IC调光 接线步骤
- 连接AC 220V至LED电源驱动(输出DC 24V或36V)。
- 将电源驱动输出连接至ESP8266+LED驱动IC调光模块。
- 将调光模块输出连接至灯条负载。
🚀 控制过程-需要扶墙观看:

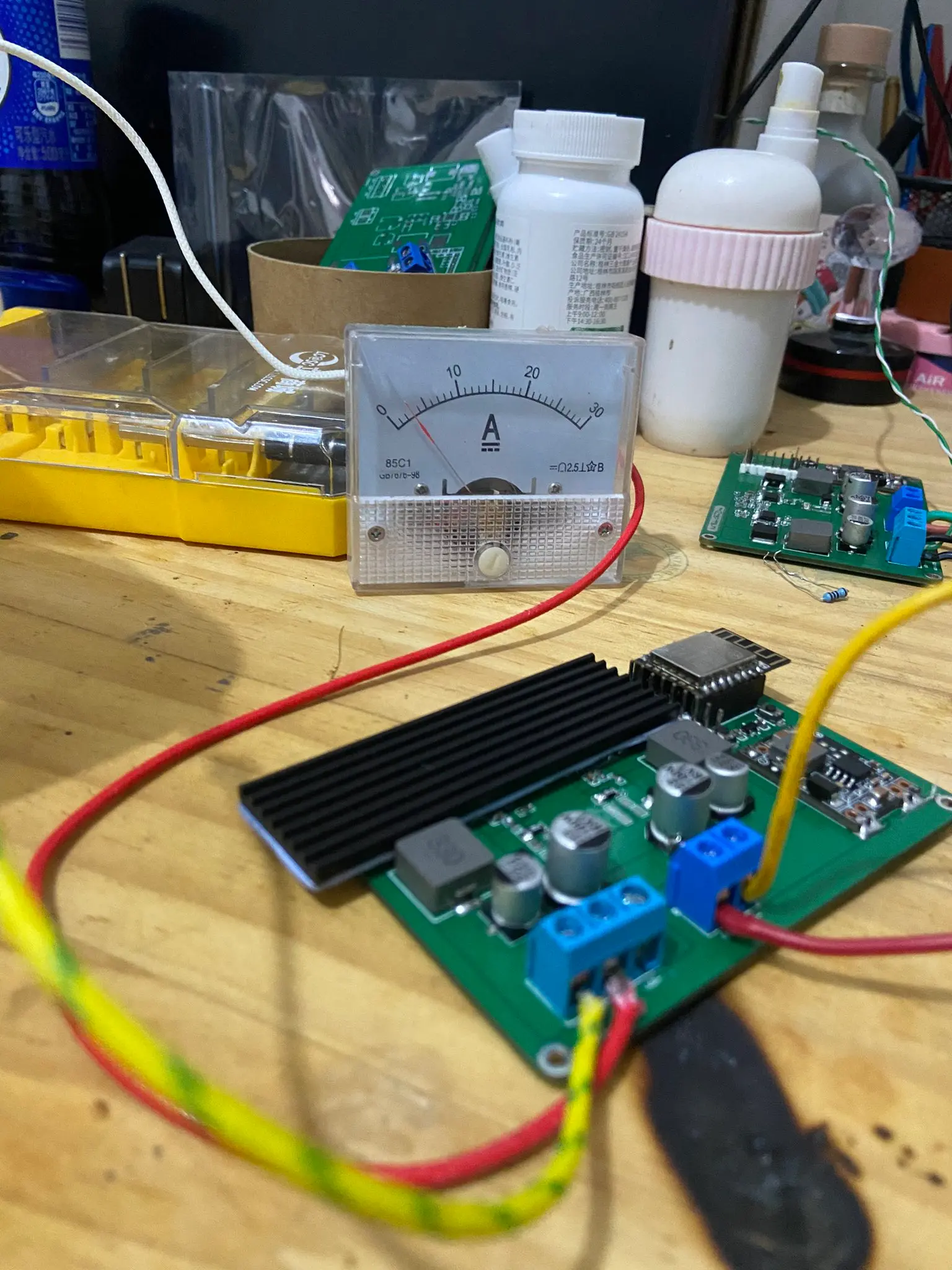

🚀 负载测试

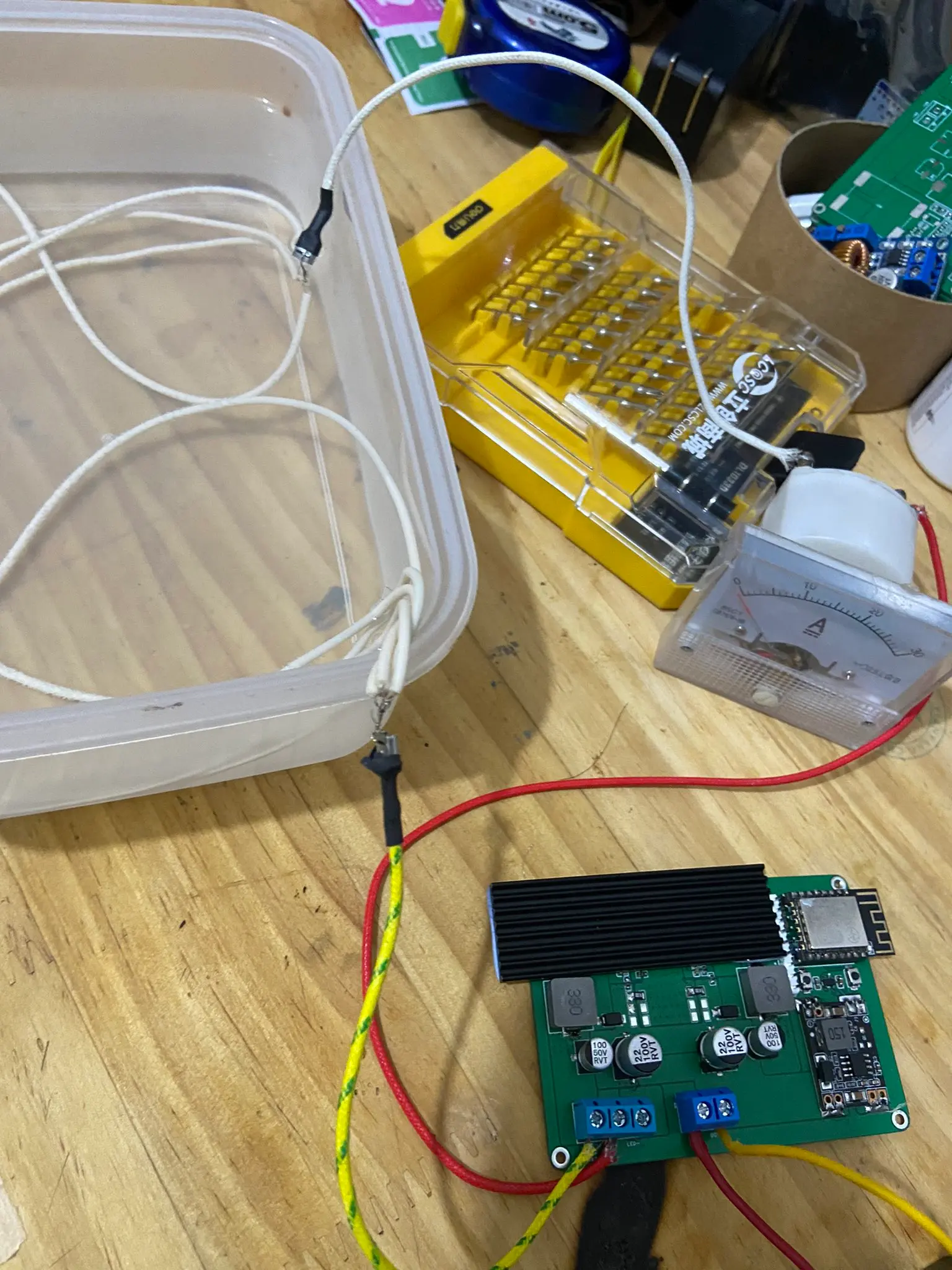

- 简易的电热毯丝测试方法

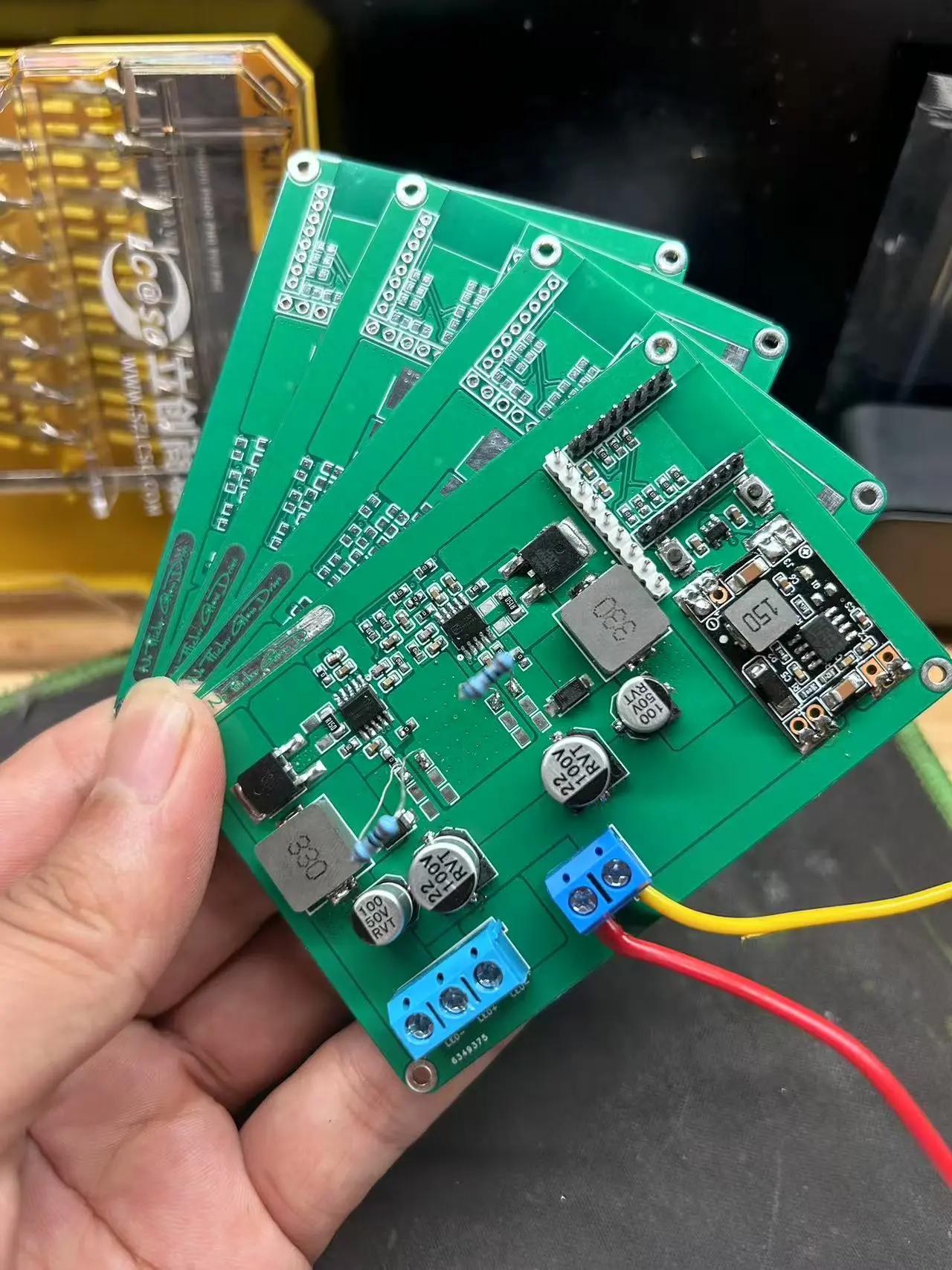

🚀 实物

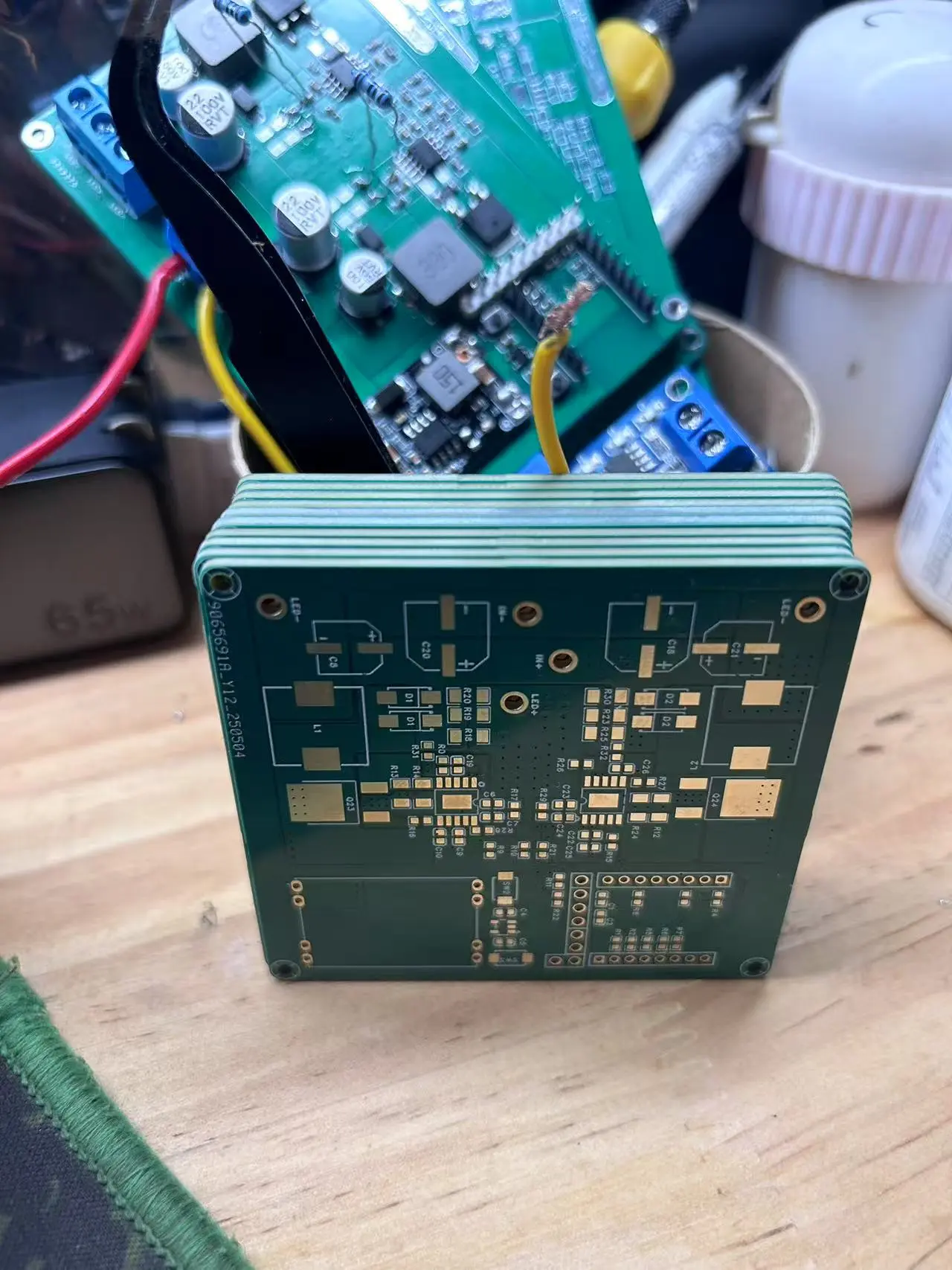

- 经历了好几次完善拥有了现在的版本
🚀 总结
起初只是照亮一个角落,结果照亮了整个房间
成本较大,不喜欢折腾的不建议做,而且比较麻烦。(元器件不会因为你做一个 就卖给你一个)
PWM直接驱动MOS管仅能实现人眼不可见的高频频闪(例如我是在较暗环境通过手机拍摄得到的);若需彻底无频闪(包括设备不可见),终极方案是模拟调光(DC调光)结合恒流驱动。
此主控是将pwm转成模拟调光,恒流驱动。另外也支持通过0-1.8v的电压调节控制负载。
